Toets Natuurkunde

Nova Natuurkunde 4e ed - Hoofdstuk 6 - Schakelingen oefentoetsen & antwoorden

4e editie

Klas 3|Vwo/gymnasium

Deze toets behandelt de volgende onderwerpen: Lading, Elektronen, Stroomsterkte, Spanning, Spanningsbronnen, Weerstand, De Wet van Ohm, Weerstand en temperatuur, Soortelijke weerstand, Bijzondere componenten, Rekenen aan serie- en parallelschakelingen, Gemengde Schakelingen, Geautomatiseerde schakelingen, Invoer, Verwerking, Uitvoer, Soorten systemen.


Nova Natuurkunde 4e ed
Toets Natuurkunde
Nova Natuurkunde 4e ed
Online maken
Toets afdrukken
  • a) Door een ladingsverschil tussen deze twee objecten aan te brengen.
  • b) Formule: U = I * R, eenheden: Spanning in Volt (V), Stroomsterkte in Ampère (A) en de Weerstand in Ohm (Ω).
  • c) De weerstand van een gloeilampje is temperatuurgevoelig. Wanneer je de spanning verdubbeld, betekent het in dit geval niet dat de stroomsterkte dus ook verdubbeld.
  • Toelichting: Dit komt doordat de stroom door de draad van het gloeilampje de temperatuur van het materiaal laat stijgen. Doordat de temperatuur van het materiaal stijgt, stijgt de weerstand van het materiaal ook en geldt de Wet van Ohm niet meer.
  • d) Bij een PTC stijgt de weerstand wanneer de temperatuur stijgt. Dus de weerstand wordt kleiner wanneer de temperatuur daalt.
  • e) In een parallelschakeling kan de stroom op meerdere manieren door de schakeling bewegen. Dit betekent dat de stroomsterkte zich verdeelt in een parallelschakeling.
  • f)
    • Sensor: Invoer
    • Comparator: Verwerking:
    • Actuator: Uitvoer
  • g) Een relais.

  • a) Gegeven:
    • Lading één elektron: 1,6 * 10$^{-19}$ C
  • Gevraagd: Aantal elektronen voor 9 Coulomb
  • Formule: Lading = Aantal elektronen * 1,6 * 10$^{-19}$  C → Omgebouwd:
  • Aantal elektronen = Lading / (1,6 * 10$^{-19}$  C)
  • Invullen:
    • Aantal elektronen = Lading / (1,6 * 10$^{-19}$ C) =
    • 9 C / (1,6 * 10$^{-19}$ C) = 5,625 * 10$^{19}$
  • Antwoord: Voor een lading van 9 C zijn 5,625 * 10$^{19}$ elektronen nodig.
  • b) Dit lijkt het meest op een elektrostatische bron. Een elektrostatische bron kunnen namelijk een zeer kort durende stroom leveren.

  • a) Belangrijke kenmerken kloppend diagram:
    • U op de x-as
    • I op de y-as
    • Grafiek gaat door de oorsprong

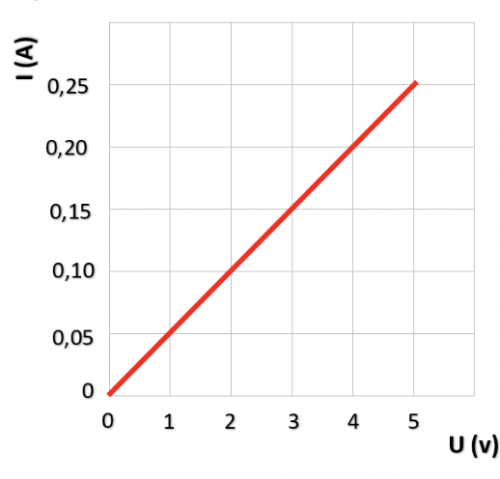

  • Diagram:

  • b) Het gaat hier om een Ohmse weerstand. Het U,I-diagram toont een recht evenredig verband. Dit is kenmerkend voor een Ohmse weerstand.
  • c) De Wet van Ohm geldt bij een Ohmse weerstand. Dit betekent dat hierbij de weerstand van het materiaal niet afhangt van de temperatuur.

  • a) Gegeven:
    • Ut (bronspanning) = 18 V
    • U1 (spanning over R1) = 5 V
    • U3 (spanning over R3) = 5 V
    • I1 (stroomsterkte door R1) = 2,0 A
  • Gevraagd: De weerstand van R2
  • Formules:
    • Spanning in serie: Ut = U1 + U2 + U3
    • Stroomsterkte in serie: It = I1 = I2 = I3
    • U = I * R, omgebouwd: R = U/I
  • Invullen:
    • De stroom door R1 van 2,0 A gaat dus ook door R2 (want It = I1 = I2 = I3)
    • De spanning verdeelt zich in serieschakelingen. Om de spanning te berekenen in een serieschakeling geldt er: Ut = U1 + U2 + U3. Ingevuld is dit 18V = 5V + U2 + 5V. Dus U2 = 18 - 5 - 5 = 8 V. De spanning over weerstand R2 is 8V.
    • R = U/I invullen geeft R = 8/2 = 4Ω
  • Antwoord: De weerstand van R2 is 4Ω.
  • b) Gegeven:
    • Ut = 18 V
    • It (stroomsterkte door de bron) = 2,0 A
  • Gevraagd: De totale weerstand van de schakeling
  • Formules:
    • R = U/I
  • Invullen: R = U/I = 18V / 2A = 9 Ω
  • Antwoord: De totale weerstand van de schakeling is 9 Ω.

  • Gegeven:
    • U1 = 5 V
    • I3 = 0,08 A
    • R3 = 50 Ω
  • Gevraagd: De weerstand van R4
  • Formules:
    • U = I * R, omgebouwd: R = U/I
    • Spanning in parallel: Ut = U1 = U2 = U3 = U4
    • Spanning in serie: Ut = U1 + U2 + U3 + U4
    • Stroomsterkte in serie: It = I1 = I2 = I3
  • Oplossen:
    • De spanning over R1 is 5,0 V. Dit betekent dat de spanning over R3 en R4 samen ook 5,0 V moet zijn want R3 en R4 zijn in serie geschakeld (er geldt dus in deze schakeling Ut = U1 = U2 = U3 + U4).
    • De stroom door R4 is gelijk aan de stroom door R3. I3 is 0,08 A, dus door R4 gaat dezelfde stroomsterkte van 0,08 A.
    • Door te bereken wat de spanning over R3 is, kan er uiteindelijk berekend worden wat de weerstand van R4 is.
  • Invullen:
  • Spanning over R3
    • U = I * R
    • U3 = I3 * R3 = 0,08 * 50 = 4 V.
  • Spanning over R4
    • Dit betekent dat de spanning over R4 dus 5 V - 4 V = 1 V bedraagt. Dit invullen geeft:
    • R4 = U4/I4  = 1V/0,08A = 12,5 Ω
  • Antwoord: De weerstand van R4 bedraagt 12,5Ω.

  • b) Beredeneren: In deze parallelschakeling geldt Ut = U1 = U2 = U3 + U4 , dit betekent dat de spanning die over R1 staat, ook over R2 staat. De spanning over R2 is dus 5,0 Volt.
  • Of berekenen met de volgende gegevens: De weerstand van R2 is 20 Ω en de stroomsterkte hierdoor is 0,25 A. U = I * R invullen geeft U = I * R = 20 * 0,25 = 5 V. Klopt dus.

  • c) Gegeven:
    • U1 = U2 = U3+4 = 5 V
    • I3 = I4 = 0,08 A
    • R3+4 = 50 + 12,5 = 62,5Ω
    • R1 = R2 = 20 Ω
  • Gevraagd: De totale stroomsterkte It
  • Formules:
    • U = I * R, omgebouwd: I = U/R
    • Weerstand in parallel: 1/Rt = (1/R1) + (1/R2) + (1/R3+4)
    • Spanning in serie: Ut = U1 + U2 + U3 + U4
  • Invullen:
    • 1/Rt = (1/R1) + (1/R2) + (1/R3+4) invullen:
    • 1/Rt = (1/20) + (1/20) + (1/62,5) = 0,116
    • 1/Rt = 0,116 → Rt = 1/0,116 = 8,62068966 Ω
    • Ut = 5,0 V en Rt = 8,62068966 Ω invullen in I = U/R = 5/8,62068966 = 0,58 A.
  • Antwoord: De totale stroomsterkte It door de bron bedraagt 0,58 A.
  • Opmerking: Dit zou je ook kunnen berekenen door te berekenen wat de stroomsterkte bedraagt door iedere tak van de parallelschakeling.

  • a) Dit is een regelsysteem.
  • b)
    • Invoer: Versnellingssensor
    • Verwerking: Comparator (vergelijken input van versnellingssensor met waarde van 12 m/s²)
    • Uitvoer: Airbag
  • c) Er wordt een signaal ingesteld dat digitaal gezien (dus als een spanning) overeen zou komen met een vertraging van 12 m/s². Deze referentiespanning wordt continu vergeleken met het signaal van de versnellingssensor. Wanneer de spanning van de versnellingssensor boven de referentiespanning komt, is de uitgang van de comparator hoog en zal daardoor de airbag in werking treden.

  • Bol B zal hierna positief geladen zijn. Wanneer de positief geladen staaf in de buurt komt van de twee bollen, zullen alle negatieve deeltjes op bol A gaan zitten. Want positieve en negatieve lading trekken elkaar aan. Wanneer de twee bollen uit elkaar gehaald worden, is er hierdoor op bol A een overschot aan negatieve lading en op bol B een overschot aan positieve lading. Dit komt doordat de negatieve lading die eerst op bol B zat (en waardoor deze eerst neutraal was geladen) naar bol A is toegegaan. Hierdoor is er nu meer positieve dan negatieve lading op bol B te vinden en is deze dus netto positief geladen.

  • a) Gegeven:
    • U3 = 7,5 V
    • I1 = I2 = 0,3 A
    • R3 = 25Ω
    • I4 = 0,2 A
  • Gevraagd: De totale stroomsterkte It
  • Formules:
    • U = I * R, omgebouwd: I = U/R
    • Stroomsterkte in parallel: It = I1 + I2 + I3 + I4
  • Invullen:
    • De totale som van de stroomsterkte in deze schakeling is It = I1 + I3 + I4, omdat R1 en R2 in serie geschakeld staan en daardoor dus dezelfde stroom loopt.
    • Enkel de stroom door R3 is nog onbekend. I = U/R invullen hiervoor geeft:
    • I3 = Ut/R3 = 7,5/25 = 0,3 A.
    • It = I1 + I3 + I4 invullen geeft It = 0,3 + 0,3 + 0,2 = 0,8 A.
  • Antwoord: De totale stroomsterkte It door de bron bedraagt 0,8 A.

  • b) Gegeven:
    • R4 = 35 Ω
    • I4 = 0,2 A
  • Gevraagd: Spanning over R4
  • Formules:
    • U = I * R
  • Invullen:
    • U = I * R = 0,2 * 35 =  7,0 V
  • Antwoord: De spanning over R4 bedraagt 7,0 V.

  • c) Gegeven:
    • U3 = Ut = 7,5 V
    • U4 = 7,0 V
    • I4 = 0,2 A
  • Gevraagd: Weerstand van de koperdraad
  • Formules:
    • U = I * R, omgebouwd: R = U/I
    • Spanning in serie: Ut = U1 + U2 + U3 + U4
  • Invullen:
    • De totale som van de spanning in één vertakking van de parallelschakeling staat gelijk aan de bronspanning. Er geldt dus:
    • Ut = U4 + Ukoperdraad en dus ook Ukoperdraad = Ut - U4
    • Dit invullen geeft Ukoperdraad = Ut - U4 = 7,5 - 7,0 = 0,5 V. Er staat dus een spanning van 0,5 V over het koperdraad.
    • De stroomsterkte door R4 is dezelfde stroomsterkte door het koperdraad en dit is dus ook 0,2 A.
    • Rkoperdraad = Ukoperdraad/I4 = 0,5/0,2 = 2,5 Ω.
  • Antwoord: De weerstand van het koperdraad is 2,5 Ω.

  • d) Gegeven:
    • R = 2,5 Ω
    • A (draaddoorsnede) = 0,02 mm²
    • 𝜌 = 0,017 Ω*mm²/m
  • Gevraagd: l = ?
  • Formule: R = (𝜌 * l) / A, omgebouwd is dit: l = (R * A) / 𝜌
  • Invullen:
    • l = R * A / 𝜌 = (2,5 * 0,02) / 0,017 = 2,94117647 ≈ 2,94 m
  • Antwoord: Het koperdraad is 2,94 meter lang.

  • a) Een LDR. Een LDR is namelijk lichtgevoelig. De weerstand hiervan daalt wanneer er meer licht opvalt.
  • b) De volgende twee poorten van de verwerking zijn in ieder geval nodig:
    • Een comparator om het inkomende signaal te vergelijken met een referentiespanning.
    • Een invertor: Het signaal van de LDR neemt namelijk af wanneer het donker wordt (de weerstand hiervan wordt dan groter). Het digitale signaal moet daarom omgedraaid worden om de schakeling kloppend te laten functioneren. Dus een 0 wordt door de invertor te gebruiken een 1.
  • c) De stroomsterkte van de verwerker is te klein om een lamp te kunnen laten branden. Door het relais in de uitvoer op te nemen, kan er een grotere stroom gebruikt worden.
