Nova Natuurkunde 4e ed - Hoofdstuk 6 - Schakelingen oefentoetsen & antwoorden
Deze toets behandelt de volgende onderwerpen: schakelingen, weerstanden, parallelschakelingen, automatische schakelaars, stroomsterkte, spanning, NTC, LDR, Led, sensor, verwerker, actuator, transistor, spanning en stroomsterkte.
| Grootheid | Symbool | Eenheid | Symbool |
| Spanning | U | Volt | V |
| Stroomsterkte | I | Ampère | A |
| Weerstand | Weerstand | Ohm | Ω |
- Je kunt merken of een voorwerp geladen is doordat het andere voorwerpen aantrekt of omdat er vonken overspringen naar andere voorwerpen.
- Deze deeltjes heten elektronen.
- een sensor (bijvoorbeeld een lichtsensor)
- een verwerker (bijvoorbeeld een transistor)
- een actuator (bijvoorbeeld een zoemer).
- Een transistor bestaat uit een collector (C) , een basis (B) en een emitter (E)
- a) De lading is gelijk, dus ze stoten elkaar af.
- b) De lading is gelijk, dus ze stoten elkaar af.
- c) De lading is verschillend, dus ze trekken elkaar aan.
- d) Er is geen spanning, dus gebeurt er niets.
- De weerstand (U) bereken je door de spanning (U) te delen door de stroomsterkte (I).
- Dus R=U/I
- De spanning (U) en de stroomsterkte (I) zijn rechtevenredig. Anders gezegd: wanneer de spanning 2x zo groot wordt, wordt de stroomsterkte ook 2x zo groot.
- Een NTC is een weerstand die gevoelig is voor veranderingen in temperatuur. Wanneer de temperatuur stijgt, wordt de weerstand kleiner. (Of: Wanneer de temperatuur daalt, wordt de weerstand hoger.)
- Een LDR is een weerstand die gevoelig is voor veranderingen in licht. Wanneer het licht minder wordt, stijgt de weerstand. (dus in het donker is de weerstand heel groot). (Of: Wanneer het meer licht is, wordt de weerstand lager. (dus in het licht is de weerstand lager))
- In een serieschakeling mag je alle losse weerstanden bij elkaar optellen.
- Dus Rv = R1 + R2 + ….
- In een parallelschakeling geldt: 1/Rv = 1/R1 + 1/R2 + ….

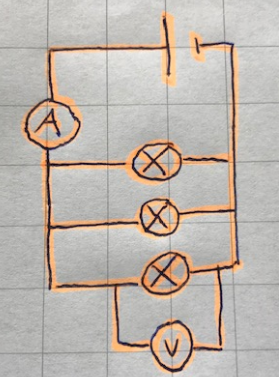

- Zie tekening.
- Let op dat je de ampèremeter in serie schakelt. Het maakt niet uit aan welke kant van de lampjes je dat doet, de stroom is overal even groot. De voltmeter moet parallel staan over een lampje. Uiteraard mag dit ook het andere lampje zijn.
- Zie tekening.
- Let op dat je de ampèremeter in serie schakelt. Het maakt niet uit aan welke kant van de lampjes je dat doet, de stroom is overal even groot. De voltmeter moet parallel staan over een lampje. Uiteraard mag dit ook het andere lampje zijn.
- Gegeven: Spanning (U) = 12 Volt
- Stroomsterkte (I) = 150 mA = 0,150 A
- Gevraagd: Weerstand ® in Ohm
- Formule: R = U/I
- Uitrekenen: R = 12 / 0,15 = 80 Ohm
- Conclusie: De weerstand is 80 Ohm.
- a)
- Gegeven: Weerstand (R) = 8,0 Ohm
- Stroomsterkte (I) = 0,20 A
- Gevraagd: Spanning (U) in Volt
- Formule: R = U/I → U = R x I
- Invullen: U = 8,0 x 0,20 = 1,6 Volt
- Conclusie: De spanning is 1,6 Volt.
- b) Gebruik de formule: R = U/I → I = U/R.
- Dan zie je dat als je de spanning 2x zo groot maakt, de stroomsterkte ook 2x zo groot wordt.
- a) Er moet een NTC op de plek van de sensor komen. (Toelichting: Deze registreert wanneer het warmer wordt. Hoe hoger de temperatuur, des te lager wordt de weerstand.)
- b)
- Gegeven: I = 0,000035 A en U = 0,5 V
- Gevraagd: weerstand (R) in kΩ
- Formule: R = U/I
- Invullen: R = 0,5 / 0,000035 = 14.286 Ω = 14 kΩ
- Conclusie: De weerstand is 14 kΩ.
- c) De transistor is een verwerker.
- d) Wanneer de temperatuur te hoog wordt, daalt de weerstand van de NTC (de sensor). Hierdoor gaat er een stroom lopen door de transistor (verwerker) naar de batterij. Omdat deze stroom gaat lopen, gaat er ook een stroom lopen door de zoemer (actuator) naar de transistor naar de batterij. Dus als de temperatuur te hoog wordt, gaat de zoemer af.
- De vervangingsweerstand bereken je door:
- 1/50 + 1/150 = 0,02 + 0.0066667 = 0,0266667 = 1/Rv
- Rv = 1 / 0,0266667 = 37,5 Ohm
- a) Om ervoor te zorgen dat de stroomsterkte door de ledlampen niet te groot wordt.
- b) De leds hebben een spanning van elk 1,6 Volt, totaal is dat 3,2 Volt. Uit de batterij komt 9,0 Volt en omdat de weerstand in serie staat, betekent dat er nog 9,0-3,2= 5,8 Volt over is voor de weerstand.
- c) Omdat alles in serie is geschakeld, is de stroomsterkte overal gelijk, dus 20 mA. Ook door de weerstand.
- d)
- Gegeven: U = 5,8 Volt I = 20 mA = 0,02 A
- Gevraagd: Weerstand (R) in Ohm
- Formule: R = U / I
- Invullen: R = 5,8 / 0,02 = 290 Ω
- Conclusie: De weerstand is 290 Ω.
